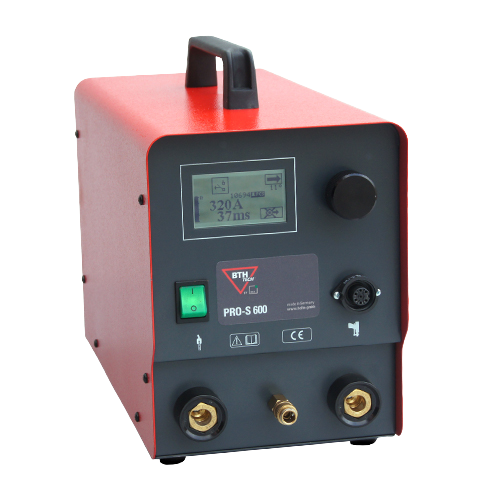

A máquina de soldadura de pernos inverter PRO-S 600 é muito leve e precisa apenas de uma conexão de alimentação de 230 V. Equipado com nosso controlo de microprocessador comprovado, ele convence pela excelente qualidade de soldadura. A moderna tecnologia inverter garante um controlo muito preciso e uma alta reprodutibilidade do processo de soldadura, bem como uma estabilidade de arco muito alta – também em casos de tempos de soldadura curtos e baixas correntes de soldadura.

A máquina oferece um alto poder de soldadura (diâmetro máximo de soldadura 6 mm). Através do conceito inovador de refrigeração, um ciclo de trabalho alto e, portanto, sequências de soldadura rápidas são garantidas. Devido ao peso consideravelmente menor em comparação com as máquinas convencionais de soldadura de pernos, é ideal para uso móvel. A construção robusta permite o uso também em ambientes agressivos.

A PRO-S 600 foi projetada para soldadura de pernos com ponteira de cerâmica ou gás de proteção e soldadura de pernos de ciclo curto com ou sem gás de proteção. A corrente e o tempo de soldadura podem ser ajustados continuamente. A máquina é facilmente operada por um pressostato giratório muito robusto, todas as funções e parâmetros são mostrados no ecrã.

Programas de soldadura pré-instalados facilitam a escolha dos valores de ajuste corretos para diferentes tarefas de soldadura. Além disso, os programas de soldadura específicos do utilizador podem ser armazenados. O design modular da máquina permite a escolha específica das características do equipamento. Todos os recursos opcionais do equipamento podem ser adaptados.

A monitorização dos parâmetros de soldadura, integrados como padrão, permite um controlo de qualidade das soldas acabadas. A unidade pode detetar cada discrepância dos valores idealmente permitidos. Assim, o supervisor de soldadura e o utilizador podem reconhecer imediatamente deficiências na operação de soldadura, como balanceamento insuficiente de efeitos de explosão, inclinação da pistola de soldadura e etc. Consequentemente, o controlo de produção pode ser reduzido ao monitoramento e registro de todas as soldas pela máquina e inspeção visual. Por padrão, os conjuntos de parâmetros das últimas dez soldas são armazenados. A memória de parâmetros de soldadura disponível opcional permite o armazenamento de 24.500 soldas e possui uma porta USB para transferência de dados para um PC.
O PRO-S 600 permite um ajuste muito confortável, exato e rápido da pistola de soldadura de pernos resp. cabeça de soldadura automática exibindo os valores de saliência e elevação do perno que são ajustados na pistola resp. a cabeça de soldadura no visor da unidade.

Opcionalmente, a máquina pode ser equipada com um módulo de gás de proteção para soldadura com gás de proteção e com um módulo automático para controlar o alimentador automático de pinos VBZ e uma pistola de soldadura automática. Para a operação de até quatro pistolas de soldadura de pernos com diferentes valores de ajuste para corrente de soldadura e tempo de soldadura numa unidade, a caixa adaptadora externa PRO-SPLIT está disponível como acessório. A caixa adaptadora PRO-SPLIT detecta automaticamente qual pistola é usada.

• • Ideal para uso móvel – peso é consideravelmente menor do que as unidades convencionais de soldadura de pernos
  • Fonte de alimentação monofásica (230 ou 115 V)
  • Excelente qualidade de soldadura – a moderna tecnologia inverter garante um controlo muito preciso e uma alta reprodutibilidade do processo de soldadura
  • Estabilidade de arco muito alta – também em casos de tempos de soldadura curtos e baixas correntes de soldadura
  • Potente – alta corrente de soldadura de 400 A para max. diâmetro de soldadura 6 mm
  • Sequências de soldadura rápidas através do conceito de resfrigeração inovador
  • Construção robusta para uso em ambientes agressivos
  • Baixo consumo de energia devido à alta eficiência
  • Corrente de soldadura continuamente ajustável
  • Tempo de soldadura continuamente ajustável
  • Regulação de corrente constante
  • Utilização fácil por um pressostato giratório muito robusto
  • Todas as funções e parâmetros são mostrados num ecrã (contraste do ecrã)
  • Com programas de soldadura pré-instalados (selecionável via diâmetro e tipo de perno)
  • 59 programas de soldadura específicos do utilizador podem ser guardados
  • Monitorização e documentação de parâmetros de soldadura

    • Permite um controlo de qualidade das soldas acabadas
    • A máquina pode detetar cada discrepância dos valores idealmente permitidos. Assim, o supervisor de soldadura e o utilizador podem reconhecer imediatamente as deficiências na operação de soldadura (por exemplo, balanceamento insuficiente dos efeitos de explosão, inclinação da pistola de soldadura, etc.).
      -> Controlo de produção simplificado através do monitoramento de todos os parâmetros de soldadura e posterior inspeção visual
    • Características:

      • Registro da corrente de soldadura, tempo de soldadura e tensão para cada solda
      • Registro da saliência do perno antes da soldadura, bem como o deslocamento do perno (elevação, profundidade de imersão, velocidade de imersão e tempo de curto-circuito) durante a soldadura [somente quando uma pistola de soldadura resp. é usado um cabeçote de soldadura automático com sistema de medição de deslocamento]
      • Comparação dos parâmetros de soldadura registados (valores reais) com os parâmetros de uma soldadura de referência (valores definidos) (tolerâncias ajustáveis)
      • Em caso de variações na soldadura de referência é exibido um aviso ou a máquina é bloqueada para novas soldaduras até a libertação pelo utilizador (funcionalidade pode ser desligada)
      • Armazenamento dos últimos dez conjuntos de parâmetros de soldadura
      • Opcional (também retroajustável): memória de parâmetros de soldadura para armazenamento de 24.500 conjuntos de parâmetros de soldadura (armazenamento com data e hora) com porta USB para transferência de dados (conjuntos de parâmetros de soldadura) para um PC
  • Ajuste confortável, exato e rápido da pistola de soldadura de pernos resp. cabeça de soldadura automática por exibição dos valores de saliência e elevação do perno que são ajustados na pistola resp. a cabeça de soldadura no ecrã da máquina [somente quando uma pistola de soldadura resp. é usada uma cabeça de soldadura automática com sistema de medição de deslocamento]
  • Bloqueio da máquina (com consulta de código PIN) para evitar ajustes de parâmetros errados
  • Conceito de autorização com diferentes funções (protegidas por senha) para bloqueio de dispositivos, bem como alterações de configurações básicas e estrutura de menus
  • Contador de solda (exibido no menu principal)
  • Opcional (também retroajustável): módulo de gás de proteção para soldadura com gás de proteção.
  • Tempo de pré e pós-fluxo do gás de proteção continuamente ajustável (com módulo de gás de proteção opcional)
  • Opcional (também retroajustável): módulo automático para conectar o alimentador automático de pernos VBZ e uma pistola de soldadura automática
  • Disponível como acessório: caixa adaptadora PRO-SPLIT
  • • • Permite a operação de até quatro pistolas de soldadura de pernos com diferentes valores de ajuste para corrente de soldadura e tempo de soldadura numa unidade
      • Deteção automática de pistola usada
      • Armazenamento do programa de soldadura para cada conexão de pistola
      • Contador de soldadura para cada conexão de pistola
      • Com até quatro módulos de gás de proteção
  • Teste funcional sem corrente de soldadura para ajuste de elevação para pistolas e cabeças de soldadura (teste de elevação)
  • Bloqueio de ciclo de repetição para evitar a soldadura num elemento de soldadura já soldado
  • Sistema de autodiagnóstico inteligente (exibição de um código de erro em caso de interferência/falha)
  • Teste de função automática após ligar
  • Controlo de temperatura como proteção contra destruição por excesso de temperatura
  • Desliga automático em caso de excesso de temperatura e falha de fase
  • Proteção da máquina em caso de falha no cabo de solda/linha de controle e solenóide
  • Proteção da eletrónica através do filtro de ar
  • A mais alta confiabilidade operacional e alto desempenho através do uso exclusivo de componentes de alta qualidade
  • Todas as funções e parâmetros são controlados por um microprocessador rápido e de alto desempenho
  • CAN-Bus e Anybus para comunicação segura com controladores de nível superior
  • Carcaça metálica robusta com revestimento em pó
  • Fixação estável das fichas do cabo de soldadura no próprio suporte, evita danos na carcaça causados ao puxar o cabo
