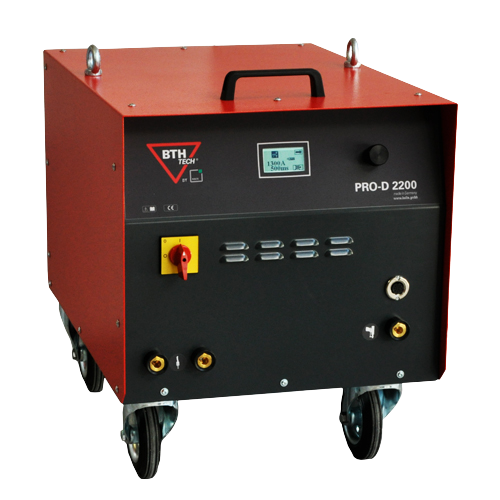

A máquina de soldadura de pernos controlada por microprocessador PRO-D 2200 foi projetada para soldadura de pernos com ponteira cerâmica ou gás de proteção e soldadura de pernos de ciclo curto com ou sem gás de proteção. O controlo por microprocessador, o ajuste contínuo da corrente e do tempo de soldadura, bem como a regulação constante da corrente, garantem, em conexão com o alto desempenho da máquina, ótimos resultados de soldadura e repetibilidade. A máquina é facilmente utilizada pelo pressostato giratório muito robusto, todas as funções e parâmetros são mostrados num ecrã.
Programas de soldadura pré-instalados facilitam a escolha dos valores de ajuste corretos para diferentes tarefas de soldadura. Além disso, os programas de soldadura específicos do utilizador podem ser armazenados. O design modular da máquina permite a escolha específica das características do equipamento. Todos os recursos opcionais do equipamento podem ser adaptados.
A monitorização dos parâmetros de soldadura, integrados como padrão em todas as máquinas de soldadura de pernos da série PRO-D, permite um controlo de qualidade das soldas acabadas. A máquina pode detetar cada discrepância dos valores idealmente permitidos. Assim, o supervisor de soldadura e o utilizador podem reconhecer imediatamente deficiências na operação de soldadura, como balanceamento insuficiente de efeitos de explosão, inclinação da pistola de soldadura etc. Consequentemente, o controlo de produção pode ser reduzido ao monitoramento e registro de todas as soldas pela unidade e inspeção visual. Por padrão, os conjuntos de parâmetros das últimas dez soldas são armazenados. A memória de parâmetros de soldadura disponível opcional permite o armazenamento de 24.500 soldas e possui uma porta USB para transferência de dados para um PC.
O PRO-D 2200 permite um ajuste muito confortável, exato e rápido da pistola de soldadura de pernos, cabeça de soldadura automática exibindo os valores de saliência e elevação do perno que são ajustados na pistola no ecrã da máquina.
Opcionalmente, a máquina pode ser equipada com um módulo de gás de proteção para soldadura com gás de proteção e com um módulo automático para controlar o alimentador automático de pernos VBZ e uma pistola de soldadura automática.
A PRO-D 2200 pode ser fornecida como multi-pistolas para a operação de duas ou quatro pistolas de soldadura de pernos com diferentes valores de ajuste para corrente de soldadura e tempo de soldadura. A máquina de várias pistolas deteta automaticamente qual pistola é usada. Todas as ligações das pistolas podem ser equipadas com um módulo de gás de proteção. Alternativamente, para a operação de até quatro pistolas de soldadura de pernos numa máquina, a caixa adaptadora externa PRO-SPLIT está disponível como acessório.

• • Corrente de soldadura continuamente ajustável
  • Tempo de soldadura continuamente ajustável
  • Regulação de corrente constante
  • Utilização fácil por um pressostato giratório muito robusto
  • Todas as funções e parâmetros são mostrados num ecrã (contraste do ecrã)
  • Com programas de soldadura pré-instalados (selecionável via diâmetro e tipo de perno)
  • 59 programas de soldadura específicos do utilizador podem ser guardados
  • Monitorização e documentação de parâmetros de soldadura

    • Permite um controlo de qualidade das soldas acabadas
    • A máquina pode detetar cada discrepância dos valores idealmente permitidos. Assim, o supervisor de soldadura e o utilizador podem reconhecer imediatamente as deficiências na operação de soldadura (por exemplo, balanceamento insuficiente dos efeitos de explosão, inclinação da pistola de soldadura, etc.).
      -> Controlo de produção simplificado através do monitoramento de todos os parâmetros de soldadura e posterior inspeção visual
    • Características:

      • Registro da corrente de soldadura, tempo de soldadura e tensão para cada solda
      • Registro da saliência do perno antes da soldadura, bem como o deslocamento do perno (elevação, profundidade de imersão, velocidade de imersão e tempo de curto-circuito) durante a soldadura [somente quando uma pistola de soldadura resp. é usado um cabeçote de soldadura automático com sistema de medição de deslocamento]
      • Comparação dos parâmetros de soldadura registados (valores reais) com os parâmetros de uma soldadura de referência (valores definidos) (tolerâncias ajustáveis)
      • Em caso de variações na soldadura de referência é exibido um aviso ou a máquina é bloqueada para novas soldaduras até a libertação pelo utilizador (funcionalidade pode ser desligada)
      • Armazenamento dos últimos dez conjuntos de parâmetros de soldadura
      • Opcional (também retroajustável): memória de parâmetros de soldadura para armazenamento de 24.500 conjuntos de parâmetros de soldadura (armazenamento com data e hora) com porta USB para transferência de dados (conjuntos de parâmetros de soldadura) para um PC
  • Ajuste confortável, exato e rápido da pistola de soldadura de pernos resp. cabeça de soldadura automática por exibição dos valores de saliência e elevação do perno que são ajustados na pistola resp. a cabeça de soldadura no ecrã da máquina [somente quando uma pistola de soldadura resp. é usada uma cabeça de soldadura automática com sistema de medição de deslocamento]
  • Bloqueio da máquina (com consulta de código PIN) para evitar ajustes de parâmetros errados
  • Conceito de autorização com diferentes funções (protegidas por senha) para bloqueio de dispositivos, bem como alterações de configurações básicas e estrutura de menus
  • Contador de solda (exibido no menu principal)
  • Opcional (também retroajustável): módulo de gás de proteção para soldadura com gás de proteção.
  • Tempo de pré e pós-fluxo do gás de proteção continuamente ajustável (com módulo de gás de proteção opcional)
  • Opcional (também retroajustável): módulo automático para conectar o alimentador automático de pernos VBZ e uma pistola de soldadura automática
  • Opcional (também adaptável): duas ou quatro conexões de pistola
    – Ajustes diferentes para corrente de soldadura e tempo de soldadura
    – Deteção automática da pistola utilizada
    – Armazenamento do programa de soldadura para cada conexão de pistola
    – Contador de soldadura para cada conexão de pistola
    – Opcional (também adaptável): gás de proteção módulo para cada conexão de pistola
  • Disponível como acessório: caixa adaptadora PRO-SPLIT
    – Permite a operação de até quatro pistolas de soldadura de pernos com diferentes valores de ajuste para corrente de soldadura e tempo de soldadura numa unidade
    – Deteção automática de pistola usada
    – Armazenamento do programa de soldadura para cada conexão de pistola
    – Contador de soldadura para cada conexão de pistola
    – Com até quatro módulos de gás de proteção
  • Teste funcional sem corrente de soldadura para ajuste de elevação para pistolas e cabeças de soldadura (teste de elevação)
  • Bloqueio de ciclo de repetição para evitar a soldadura num elemento de soldadura já soldado
  • Sistema de autodiagnóstico inteligente (exibição de um código de erro em caso de interferência/falha)
  • Teste de função automática após ligar
  • Controlo de temperatura como proteção contra destruição por excesso de temperatura
  • Monitorização de fase
  • Desliga automático em caso de excesso de temperatura e falha de fase
  • Proteção da máquina em caso de falha no cabo de solda/linha de controle e solenóide
  • A mais alta confiabilidade operacional e alto desempenho através do uso exclusivo de componentes de alta qualidade
  • Todas as funções e parâmetros são controlados por um microprocessador rápido e de alto desempenho
  • CAN-Bus e Anybus para comunicação segura com controladores de nível superior
  • Otimizado para utilizar com geradores
  • Olhais
  • Dois rodízios giratórios, dois rodízios fixos
  • Carcaça metálica robusta com revestimento em pó
  • Fixação estável das fichas do cabo de soldadura no próprio suporte, evita danos na carcaça causados ao puxar o cabo
