Cabeças de soldadura refrigeradas a gás OSK

Cabeça de soldadura refrigerada a gás para aplicações em espaços extremamente estreitos, por exemplo, na indústria de semicondutores. Especialmente concebida para também soldar micro-acessórios. O design (gestão específica do fluxo de gás) e a seleção do material permitem uma alta capacidade térmica, mesmo sem refrigeração a água.

  • Design extremamente estreito/compacto.
  • O conjunto da cabeça é organizado de maneira que facilita muito a manutenção.
  • Punho de 6m e conjunto de cabos com punho prático (botão start/stop e indicação de estado).
  • Cabeça de soldadura compatível com cassetes de fixação 9-500 da Arc Machines
  • Cabeça de soldadura:
  • OSK 13S
  • Diâmetro do tubo mm:
  •  3,17 – 12,7 mm
  •
  • Polegada:
  • 0,125″ – 0,500″
  • Peso:
  • 2,4kg
  • Número do artigo:
  • 1.3.4000

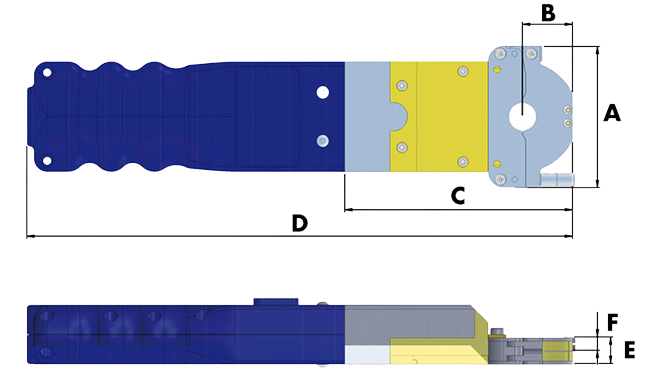

Tabela de dimensões para cabeça de soldadura fechada OSK 13 S









OSK 13 S

    • A
    • mm 64
    • polegada   2.52
    • B
    • mm 24,4
    • polegada   0.945
    • C
    • mm 105
    • polegada   4.134
    • D
    • mm 279,2
    • polegada 10.984
    • E
    • mm 12
    • polegada   0.472
    • F
    • mm 6
    • polegada   0.236

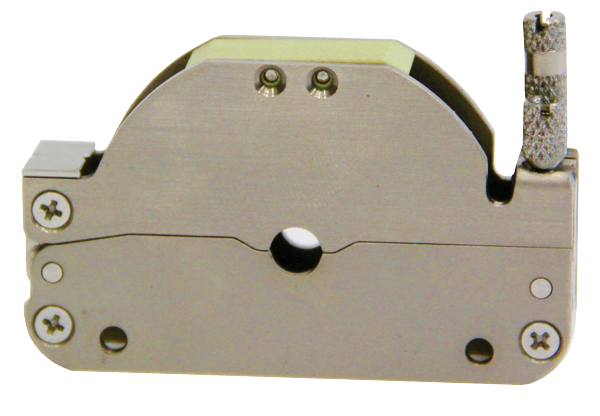

CASSETE DE FIXAÇÃO MICROFIT OSK 13 S

Para soldadura onde o espaço é extremamente apertado

  • Cassete de fixação Orbitec TCA, largura estrutural de 12 mm (0,472 pol.)
  • Cassetes de fixação compatíveis com o modelo 9-500 da Arc Machines
  • A cassete pode ser montada em ambas as direções
  • Número de artigo:
  • 1.3.4001+Ø

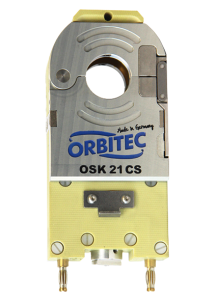

CABEÇAS DE SOLDADURA REFRIGERADAS A GÁS OSK CS OSK 21 CS

Nova geração de cabeças de soldadura compactas refrigeradas a gás que foram tecnicamente otimizadas e projetadas, para larguras nominais menores e com alavancas de fixação. As cabeças também foram projetadas para condições de espaço particularmente apertadas com um punho estreito.
  • Cabeça de soldadura:
  • OSK 21 CS
  • Diâmetro do tubo mm:
  • 3,17 – 21,3 mm
  • Polegada:
  • 0,125″ – 0,839″
  • Peso:
  • 0,8kg
  • Número do artigo:
  • 1.0.2820


CABEÇAS DE SOLDADURA REFRIGERADAS A GÁS OSK CS OSK 38 CS

Nova geração de cabeças de soldadura compactas refrigeradas a gás que foram tecnicamente otimizadas e projetadas, para larguras nominais menores e com alavancas de fixação. As cabeças também foram projetadas para condições de espaço particularmente apertadas com um punho estreito.
  • Cabeça de soldadura:
  • OSK 38 CS
  • Diâmetro do tubo mm:
  • 3,17 – 38,1 mm
  • Polegada:
  • 0,125″ – 1,500″
  • Peso:
  • 1,3kg
  • Número do artigo:
  • 1.0.2920

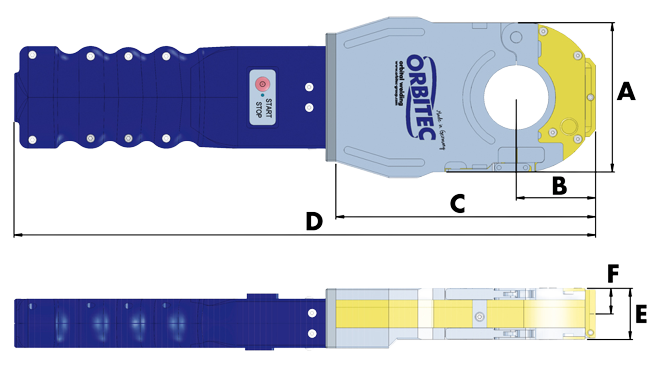

Tabela de dimensões para cabeças de soldadura fechadas OSK C









OSK 21 C

    • A
    • mm 70
    • polegada   2.756
    • B
    • mm 40
    • polegada   1.575
    • C
    • mm 150
    • polegada   5.906
    • D
    • mm 370
    • polegada 14.567
    • E
    • mm 33
    • polegada   1.299
    • F
    • mm 16
    • polegada   0.63

OSK 38 CS

    • A
    • mm 102
    • polegada   4.016
    • B
    • mm 54
    • polegada   2.126
    • C
    • mm 177
    • polegada   6.969
    • D
    • mm 396
    • polegada 15.591
    • E
    • mm 35
    • polegada   1.378
    • F
    • mm 17,5
    • polegada   0.669

Conjunto de cabo e punho OSK C, 8m

Conjunto de punho e cabo para OSK C e CS, composto por punho com botões de controlo (botão start/stop e exibição de status), interface da cabeça de soldadura, unidade motor/redutor e conjunto de mangueira de 8 m.

Número do artigo:

1.3.2003

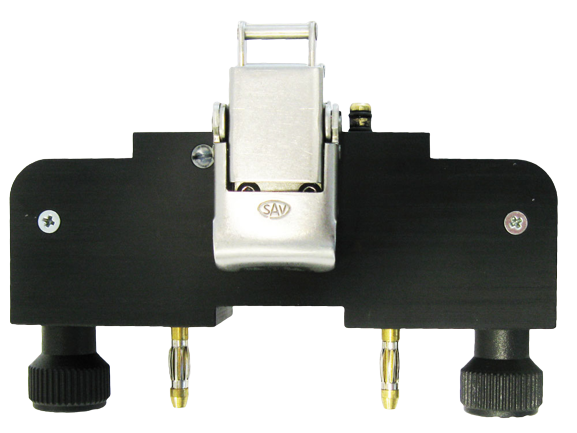

ADAPTADOR FLANGE EM OSK G OU S PARA C OU CS

Vantagem: Ao usar este flange, você também pode usar as cabeças de soldadura OSK C e CS com o conjunto de cabo e punho OSK G ou S.

Número do artigo:

3.1.2011

CABEÇAS DE SOLDADURA REFRIGERADAS A GÁS OSK S

Nova geração de TRÊS cabeças de soldadura refrigeradas a gás que foram tecnicamente otimizadas e projetadas para tubo de 6 a 114,3 mm / 0,250″ a 4,500″. Características especiais de design e seleção de materiais permitem alta capacidade térmica, mesmo sem refrigeração a água. As cabeças são ainda mais estreitas e possuem um sistema de fixação rápida para as pinças.

OSK 53S

  • Cabeça de soldadura:
  • OSK 53S
  • Diâmetro do tubo:
  • 6 – 53 mm
  • Polegada:
  • 0.250″ – 2.087″
  • Peso:
  • 2,1kg
  • Número do artigo:
  • 1.0.2520

OSK 76S

  • Cabeça de soldadura:
  • OSK 76S
  • Diâmetro do tubo:
  • 6 – 76,2 mm
  • Polegada:
  • 0.250″ – 3.000″
  • Peso:
  • 2,6kg
  • Número do artigo:
  • 1.0.2620

OSK 115S

  • Cabeça de soldadura:
  • OSK 115S
  • Diâmetro do tubo:
  • 9,53 – 114,3 mm
  • Polegada:
  • 0.375″ – 4.500″
  • Peso:
  • 3,4kg
  • Número do artigo:
  • 1.1.2720

Tabela de dimensões para cabeças de soldadura fechadas OSK S









OSK 53 S

    • A
    • mm 130
    • polegada   5.118
    • B
    • mm 70
    • polegada   2.756
    • C
    • mm 205
    • polegada   8.071
    • D
    • mm 425
    • polegada 16.732
    • E
    • mm 40
    • polegada   1.575
    • F
    • mm 20
    • polegada   0.787

OSK 76 S

    • A
    • mm 160
    • polegada   6.299
    • B
    • mm 83
    • polegada   3.268
    • C
    • mm 230
    • polegada   9.055
    • D
    • mm 450
    • polegada 17.717
    • E
    • mm 40
    • polegada   1.575
    • F
    • mm 20
    • polegada   0.787

OSK 115 S

    • A
    • mm 200
    • polegada   7.874
    • B
    • mm 103
    • polegada   4.055
    • C
    • mm 270
    • polegada   10.63
    • D
    • mm 487,5
    • polegada 19.173
    • E
    • mm 40
    • polegada   1.575
    • F
    • mm 20
    • polegada   0.787

OSK S, conjunto de punho e cabo, 8m

Conjunto de punho e cabo composto por punho com controlo (botão start/stop e display de status), interface da cabeça de soldadura, unidade motor/redutor e conjunto de mangueira de 8 m. Os conjuntos de punho e cabos e cabeças de soldadura OSK G e S são compatíveis entre si!

  • Número do artigo:
  • 3.1.2057
