Cabeça de soldadura tubo-a-tubo RBK 60 S

O RBK 60 S é uma cabeça de soldadura refrigerada a água extremamente robusta para uma aplicação de trocador de calor padrão de até 60 mm de diâmetro interno, modificada para um diâmetro interno de 99 mm ou 120 mm. A cabeça é centralizada pneumaticamente e está disponível com um dispositivo de fio rotativo e/ou controlo de tensão do arco (AVC) como opção. A cabeça também pode ser usada com um posicionador pneumático em vez de um balanceador.
  • CABEÇA DE SOLDADURA RBK 60 S
  • com centralização pneumática incl. conjunto de mangueira de 8 m, refrigerada a água | 1.3.3702
  • CABEÇA DE SOLDADURA RBK 60 S
  • com centralização pneumática e unidade de alimentação de fio incl. conjunto de mangueiras, 8 m, refrigerada a água | 1.3.3701
  • CABEÇA DE SOLDADURA RBK 60 S
  • com centralização pneumática e unidade de alimentação de fio e AVC incl. conjunto de mangueiras, 8 m, refrigerada a água | 1.3.3700


Dados técnicos:

Diâmetro do tubo mm | polegada:


Máx. corrente de soldadura:

Motor do fio:

Velocidade de rotação:

Alimentador de fio:

Diâmetro do fio:

Peso sem alimentação de fio:

Peso com alimentação de fio:

Peso com alimentação de fio/AVC:

9,5 – 60,5 mm | 0,374″ – 2,381″
(opcional até 99,10 mm | 3,901″ ou 120 mm | 4,724″)

200A

24 V

Máx. 5 U/Min

1 kg, D100

0,8 – 1,2 mm

8 kg

10,5 kg

11 kg

O conjunto inclui:

  • -Cabeça de soldadura
  • -Consumíveis da tocha e eletrodo de tungstênio Ø 2,4 mm
  • -Conjunto de mangueira refrigerada a água, 8 m
  • -Manivela tipo B
  • -Bolsa de transporte
  •
  •
  • Com centralização pneumática
  • Com posicionador pneumático

MANIVELA CONJUNTO A

Diâmetro do tubo 9,5 mm – 19,5 mm
(0,374″ – 0,768″)

  • Número do artigo:
  • 1.3.3065

MANIVELA CONJUNTO B

Diâmetro do tubo 19,5 mm – 99,1 mm
(0,768″ – 3,902″)

  • Número do artigo:
  • 1.3.3069

Manga de mola para RBK 60 S



Até um diâmetro interno de 30 mm, as mangas das molas são feitas de aço;
No caso de diâmetros maiores, a embalagem também inclui quatro garras de aço inoxidável.






  • Número do artigo:
  • Veja a tabela abaixo

Intervalo diâmetro de tubo

Milímetros

9,5 – 10,5

10,5 – 11,5

11,5 -12,5

12,5 – 13,5

13,5 – 14,5

14,5 – 15,5

15,5 – 16,5

16,1 – 17,1

17,2 – 18,2

18,5 – 19,5

19,5 – 20,5

20,5 – 21,5

21,5 – 22,7

22,4 – 23,4

22,7 – 23,7

23,5 – 24,5

24,5 – 25,5

25,5 – 26,5

26,5 – 27,5

27,0 – 28,0

27,5 – 28,5

28,3 – 29,3

28,5 – 29,5

29,0 – 30,0

29,5 – 30,5

30,5 – 31,5

31,5 – 32,5

32,5 – 33,5

33,5 – 34,5

34,3 – 35,3

34,5 – 35,5

35,5 – 36,5

36,5 – 37,5

37,5 – 38,5

38,5 – 39,5

39,5 – 40,5

40,5 – 41,5

41,5 – 42,5

42,5 – 43,5

43,5 – 44,5

44,5 – 45,5

45,5 – 46,5

46,5 – 47,5

47,0 – 48,0

47,5 – 48,5

48,0 – 49,0

49,5 – 50,5

50,5 – 51,5

51,5 – 52,5

52,5 – 53,5

53,5 – 54,5

54,5 – 55,5

55,5 – 56,5

56,0 – 57,0

56,5 – 57,5

57,0 – 58,0

57,5 – 58,5

58,8 – 59,5

59,5 – 60,5

60,6 – 61,6

61,5 – 62,5

62,5 – 63,5

63,5 – 64,5

64,5 – 65,5

65,5 – 66,5

66,5 – 67,5

67,5 – 68,5

68,5 – 69,5

69,5 – 70,5

70,5 – 71,5

71,5 – 72,5

72,7 – 73,7

73,5 – 74,5

74,5 – 75,5

75,5 – 76,5

76,5 – 77,5

77,5 – 78,5

78,5 – 79,5

79,5 – 80,5

80,5 – 81,5

81,5 – 82,5

82,0 – 83,0

82,5 – 83,5

84,5 – 85,5

98,1 – 99,1

Polegadas

0,374 – 0,413

0,413 – 0,453

0,492 – 0,531

0,634 – 0,673

0,571 – 0,610

0,634 – 0,673

0,610 – 0,650

0,634 – 0,673

0,677 – 0,717

0,728 – 0,768

0,768 -0,807

0,807 – 0,846

0,854 – 0,894

0,882 – 0,921

0,894 – 0,933

0,925 – 0,965

0,965 – 1,004

1,004 – 1,043

1,043 – 1,083

1,063 – 1,102

1,083 – 1,122

1,114 – 1,153

1,122 – 1,161

1,142 – 1,181

1,161 – 1,201

1,201 – 1,240

1,240 – 1,280

1,280 – 1,319

1,319 – 1,358

1,358 – 1,390

1,358 – 1,398

1,398 – 1,437

1,437 – 1,476

1,476 – 1,516

1,516 – 1,555

1,555 – 1,594

1,594 – 1,634

1,634 – 1,673

1,673 – 1,713

1,713 – 1,752

1,752 – 1,791

1,791 – 1,831

1,831 – 1,870

1,850 – 1,890

1,870 – 1,909

1,890 – 1,929

1,949 – 1,988

1,988 – 2,028

2,028 – 2,067

2,067 – 2,106

2,106 – 2,146

2,156 – 2,185

2,185 – 2,224

2,205 – 2,244

2,224 – 2,264

2,244 – 2,283

2,264 – 2,303

2,303 – 2,343

2,343 – 2,382

2,386 – 2,425

2,421 – 2,461

2,461 – 2,500

2,500 – 2,539

2,539 – 2,579

2,579 – 2,618

2,618 – 2,657

2,657 – 2,697

2,697 – 2,736

2,736 – 2,776

2,776 – 2,815

2,815 – 2,854

2,862 – 2,902

2,894 – 2,933

2,933 – 2,972

2,972 – 3,002

3,012 – 3,051

3,051 – 3,091

3,091 – 3,130

3,130 – 3,169

3,169 – 3,209

3,209 – 3,248

3,228 – 3,268

3,248 – 3,287

3,327 – 3,366

3,862 – 3,902

Número do artigo

1.3.370595

1.3.3705105

1.3.3705115

1.3.3705125

1.3.3705135

1.3.3705145

1.3.3705165

1.3.3705161

1.3.3705172

1.3.3705185

1.3.3705195

1.3.3705205

1.3.3705217

1.3.3705224

1.3.3705227

1.3.3705235

1.3.3705245

1.3.3705255

1.3.3705265

1.3.370527

1.3.3705275

1.3.3705283

1.3.3705285

1.3.370529

1.3.3705295

1.3.3705305

1.3.3705315

1.3.3705325

1.3.3705335

1.3.3705343

1.3.3705345

1.3.3705355

1.3.3705365

1.3.3705375

1.3.3705385

1.3.3705395

1.3.3705405

1.3.3705415

1.3.3705425

1.3.3705435

1.3.3705445

1.3.3705455

1.3.3705465

1.3.370547

1.3.3705475

1.3.370548

1.3.3705495

1.3.3705505

1.3.3705515

1.3.3705525

1.3.3705535

1.3.3705545

1.3.3705555

1.3.370556

1.3.3705565

1.3.370557

1.3.3705575

1.3.3705585

1.3.3705595

1.3.3705606

1.3.3705615

1.3.3705625

1.3.3705635

1.3.3705645

1.3.3705655

1.3.3705665

1.3.3705675

1.3.3705685

1.3.3705695

1.3.3705705

1.3.3705715

1.3.3705725

1.3.3705735

1.3.3705745

1.3.3705755

1.3.3705765

1.3.3705775

1.3.3705785

1.3.3705795

1.3.3705805

1.3.3705815

1.3.370582

1.3.3705825

1.3.3705845

1.3.3705981

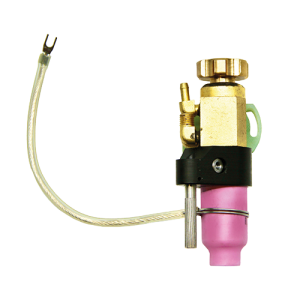

TOCHA GRANDE PARA RBK 60 S PARA ELETRODOS DE 3,2 MM


  • Número do artigo:
  • 1.3.3708

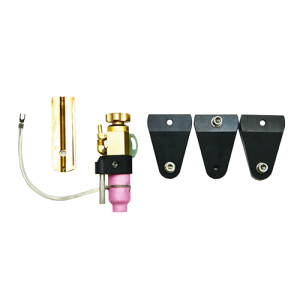

KIT DE EXTENSÃO PARA RBK 60 S PARA DIÂMETRO MAIOR QUE 60 MM

  • Número do artigo:
  • 1.3.3707

CONJUNTO DE BICOS DE DISTRIBUIÇÃO DE TITÂNIO PARA RBK 60 S

(só pode ser montado para tocha grande)

  • Número do artigo:
  • 1.3.3052

BALANCEADOR PARA RBK


  • (4,5–9 kg)
  • Item número 1.2.3617
  • (9–15kg)
  • Item número 1.2.3614
  • (15–22kg)
  • Item número 1.2.3615

POSICIONADOR DE TUBO A TUBO


 Com o posicionador tubo a tubo, o RBK 60 S pode ser facilmente posicionado sem balanceador e centralizado pneumaticamente com a alavanca no posicionador.
A cabeça está alinhada com uma centralização correspondente na folha de tubo. O posicionador fica sobre rodízios e é fixado na frente do tubo com um parafuso de ajuste.
  • Número do artigo:
  • 1.3.3001

Centragens para posicionador para RBK 60 S

  • Número do artigo:
  • Disponível a pedido
